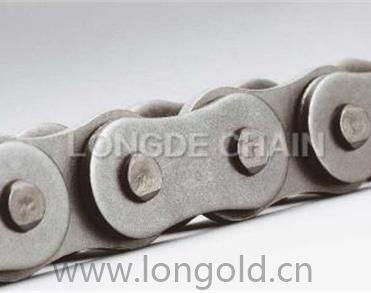

SH系列高強度短節距重載滾子鏈條

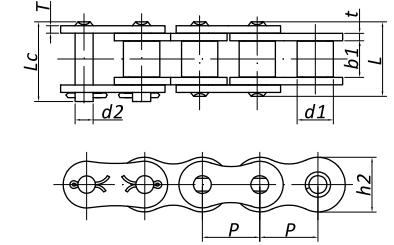

滾子鏈條的結構 |
1.基本結構
SH系列高強度短節距重載滾子鏈條的特點 |
傳動特點
◎ 鏈條兩面都能用，可進行多軸傳動。
◎ 方便安裝、替換。
◎ 能獲取較大減速比。
◎ 能獲得長軸間距(通常4米以下)。通過變更鏈節數，對軸間距自由度較高是一大特點。
◎ 如果軸間距較短，而且可支撐鏈條的結構，即使是安裝垂直的軸也可能實現驅動。
◎ 與同步帶驅動相比，在相同扭矩下，鏈輪可選擇直徑更小的使用。
◎ 由于高強度滾子鏈條具有較好的彈性，加上鏈條的每個鉸鏈部位能貯存潤滑油，因此，與剛性接觸的輪齒來比較，具有較好的緩沖能力和吸振能力。
用途
◎ 伴隨著大沖擊的嚴酷使用條件。
◎ 需要節省空間的設備和機械。
◎ 無需提高鏈條尺寸，同時需要更大的傳動能力、容許張力和抗拉強度用途
◎ 需要更小的彈性伸長的用途，如建設機械、農業用機械、升降機械、灣口用機械和立體停車場等。
3.特點·區分使用
| 項目/品種 | SP系列高強度鏈條 | SP系列高強度重載鏈條（SPH） | SH系列高強度鏈條鏈條 |
| 主要用途 | 高強度傳動用?懸掛用途 | ||
| 特點 | 高傳動能力 | 高傳動能力 | 高疲勞強度 |
| 高抗拉強度 | 高沖擊吸收力 | 高疲勞強度 | |
| 可降低A系列短節距滾子鏈條的1個尺寸使用 | 高沖擊吸收力 | ||
| 注)在低速、中速的高強力傳動專用。 | |||
| 主要應用案例 | 例）建筑機械、農業用機械、升降機械、灣口用機械和立體停車場等。 | ||
型號表示·訂購方法 |
1.型號表示
2.訂購方法
◎ 標準包裝訂購
LD滾子鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。
◎ 按所需長度訂購
可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。
3. 訂購鏈條時的注意事項
當滾子鏈條型號不明確時
◎ 必須確認滾子鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。
◎ 滾子鏈條的鏈板上刻有滾子鏈條的尺寸、規格可供確認。
◎ 請測量滾子鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。
◎ 電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。
