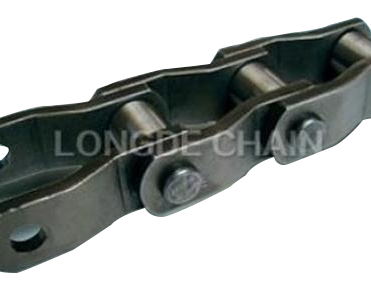

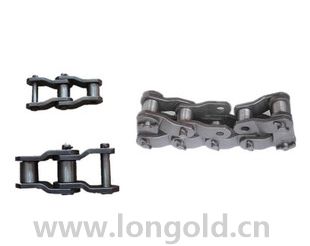

重載彎板傳動鏈條I

重載彎板傳動鏈條以高精度、耐磨損和耐疲勞著稱，其特殊的彎鏈板結構更適于帶有較大沖擊性的載荷傳動和起動頻繁的間歇性工作環境，主要應用于礦山、冶金、工程機械等行業。

下載PDF產品資料

客戶留言在線咨詢

產品介紹規格型號

重載彎板傳動鏈條的特點

重載彎板鏈條是由一系列的彎板鏈節用銷軸連接組成，鏈板與銷軸的連接可以采用過盈配合或采用機械止鎖的方式，其銷軸、鏈扳均經過特殊熱處理可進行全面硬化和部分硬化，提供了最大耐碰撞性和最佳的抗磨壽命。重載彎板鏈條有如下的特點：

◎ 高精度、耐磨損性和耐疲勞性。

◎ 其特殊的彎鏈板結構更適于帶有較大沖擊性的載荷傳動和起動頻繁的間歇性工作環境。

重載彎板傳動鏈條的用途

主要應用于礦山、冶金、工程機械等行業的較大型設備及繁重工況下的動力傳動。

型號表示·訂購方法

1.型號表示

2.訂購方法

◎ 標準包裝訂購

LD鏈條一般按標準包裝為單位備常規庫存。1個標準全長使用包含一個接頭供使用。如果需要分成2根以上的使用或還需要更長連接起來使用時，請另行訂購接頭。

◎ 按所需長度訂購

可按照您指定的鏈條長度交貨。先將您所需的鏈條長度換算成鏈條的鏈節數量，再訂購。

3. 訂購鏈條時的注意事項

當鏈條型號不明確時

（1）必須確認鏈條的規格（強力型、材質等規格）。并向裝置的制造商確認。

（2）鏈條的鏈板上刻有鏈條的尺寸、規格可供確認。

（3）請測量鏈條的節距、滾子直徑、內鏈節內寬、鏈板厚度。

（4）電話或者郵件聯系我們的技術人員現場測量確認鏈條的規格。

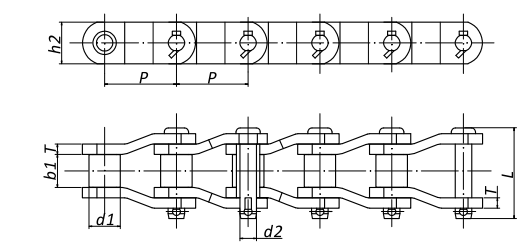

重載彎板傳動鏈條I 尺寸圖

隆德鏈號	節距	滾子直徑	內節內寬	銷軸直徑	銷軸長度	鏈板高度	鏈板厚度	抗拉強度	平均抗拉強度	每米長重
	P	d1	b1	d2	L	h2	T	Q	平均抗拉強度	每米長重
	P	max	min	max	max	h2	T	min	Q₀	q
	mm	mm	mm	mm	mm	mm	mm	kN/lbf	kN	kg/m
LD-P42.01-HCL	42.01	22.23	25.4	11.1	57.9	28.5	4.8	80.80/18363	88	5.65
LD-P44.45-HCL	44.45	25.4	25.4	13.97	65.9	43.2	6.3	217.00/48782	238.7	9.65
LD-P50.80F1-HCL	50.80	28.7	31	14.2	73.9	41.4	6.4	168.90/38385	185	10.7
LD-P50.80F2-HCL	50.80	28.7	31	15.06	79.5	41.4	7.9	195.60/18363	225	12.23
LD-P50.80F3-HCL	50.80	28.58	32.5	15.05	79.5	38	7.9	220.00/49998	242	12.14
LD-P63.50F1-HCL	63.50	31.75	38.1	15.9	89	47.8	7.9	250.00/56818	275	13.53
LD-P63.50F2-HCL	63.50	31.75	31.75	15.88	97.00	41.50	9.50	250.00/56818	275.00	11.91
LD-P63.50F3-HCL	63.50	31.75	38.10	15.88	97.00	41.50	9.50	300.00/68181	330.00	12.00
*LD-P66.27F1-HCL	66.27	22.23	30.40	11.11	60.00	32.00	4.80	90.00/20454	103.00	5.05
LD-P66.27F2-HCL	66.27	22.23	28.58	11.10	68.50	28.50	6.40	115.60/26272	124.80	5.30
LD-P66.27F3-HCL	66.27	22.23	28.60	11.11	63.70	28.60	6.40	130.00/29545	144.00	5.46
LD-P66.27F4-HCL	66.27	22.23	27.00	11.11	62.00	28.60	6.40	88.90/20205	97.80	5.39
LD-P66.27F5-HCL	66.27	22.23	27.00	9.53	59.00	25.40	5.60	84.46/19195	91.20	4.26
LD-P66.27F6-HCL	66.27	22.23	28.58	11.10	66.60	28.50	6.40	115.60/25987	124.80	5.39
LD-P66.27F7-HCL	66.27	22.10	28.58	11.10	68.50	28.50	6.40	110.00/24728	121.00	5.39
LD-P66.27F8-HCL	66.27	22.35	26.90	11.20	60.00	28.70	4.80	80.00/17984	88.00	4.52
*LD-P76.20-HCL	76.20	22.50	38.00	14.00	88.00	40.00	8.00	147.00/33408	161.00	9.20
*LD-P77.90F1-HCL	77.90	31.75	39.60	19.05	100.00	57.00	9.70	407.50/18363	468.00	17.68
LD-P77.90F2-HCL	77.90	41.28	39.60	19.05	100.00	57.00	9.70	340.00/77272	489.30	18.40
LD-P77.90F3-HCL	77.90	41.28	38.50	19.05	103.40	60.00	10.00	400.00/90909	420.00	20.28
LD-P77.90F4-HCL	77.90	41.28	40.00	18.60	104.20	46.70	11.00	340.00/77271	391.00	18.15
LD-P77.90F5-HCL	77.90	41.28	39.60	19.05	110.00	60.00	12.00	407.50/92612	468.00	23.60
LD-P77.90F6-HCL	77.90	41.30	39.70	19.05	97.60	57.00	9.50	460.00/103408	515.00	19.80
LD-P77.90F7-HCL	77.90	31.75	39.70	19.05	98.50	57.00	9.50	447.00/101588	491.00	16.90
LD-P77.90F8-HCL	77.90	41.30	39.70	19.05	104.10	57.00	11.00	489.30/111203	562.00	20.85
LD-P77.90F9-HCL	77.90	41.30	39.70	19.05	100.00	57.00	10.00	490.00/110152	539.00	19.80
LD-P78.10F1-HCL	78.10	31.75	36.90	16.00	94.80	40.00	8.00	271.00/61590	292.60	10.72
LD-P78.10F2-HCL	78.10	31.75	36.60	16.00	88.90	38.10	8.00	124.50/28295	137.00	9.93
LD-P78.10F3-HCL	78.10	31.75	36.60	15.75	88.00	38.10	8.00	225.00/51135	248.00	11.70
LD-P78.10F4-HCL	78.10	31.75	36.90	16.50	95.30	45.00	9.50	280.40/63727	302.80	12.70
LD-P78.10F5-HCL	78.10	31.75	38.10	16.46	93.50	44.50	9.70	334.0/75907	365.80	13.45
LD-P78.10F6-HCL	78.10	33.00	38.10	16.46	94.50	44.50	9.70	334.0/75907	365.80	14.00
LD-P78.10F7-HCL	78.10	33.00	38.10	16.46	94.50	44.50	9.70	360.0/81817	414.00	13.96
LD-P78.10F8-HCL	78.10	31.75	38.10	17.81	90.00	45.00	8.00	333.2/75726	365.80	12.20
LD-P78.10F9-HCL	78.10	33.30	38.10	16.46	94.50	44.50	9.70	334.0/75908	384.00	14.00

*套筒鏈：表中滾子直徑d1為套筒直徑
